デジタル回路コントローラ_単軸専用

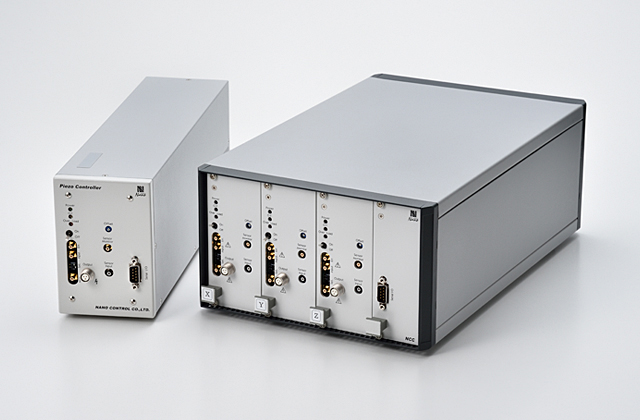

ピエゾステージを駆動制御するためのコントローラです。 制御回路･ドライバ･変位センサアンプを一体型とし、 ピエゾステージと直接接続してクローズドループ制御を行うことができます。 ヒステリシスやクリープのない高精度な位置決めが可能です。
精密位置決めに必要な機能をすべて搭載
「フィードバック制御基板」、「低ノイズドライバ基板」そして「超高分解能センサアンプ基板」 をコンパクトにまとめてモジュール化しコントローラに搭載しています。
上位からの位置指令方法も複数から選択可能
アナログ電圧（0～＋10V）やシリアルIF（RS232C）、パラレルIF（16bit）、USB/LANを用意し、目的や用途によって使い易いインターフェースを選択できます。※
※機種によって選択肢が異なります。
| 型番 | NCS8142C |
|---|---|
| サーボ周期 | 100 kHz max |
| フィードバック制御方式 | P・I・Dデジタル制御 |
| 制御軸数 | 1軸 |
| 入力インターフェース | アナログ電圧0～+10 V（A/D24bit, 100 kHz max） |
| USB/LAN | |
| パルス20bit、最大パルス入力周波数1 MHz | |
| 出力電流 | 平均電流60 mA、ピーク電流500 mA |
| ピエゾドライバ出力電圧 | －20～+150 V（D/A18bit） |
| 電源 | AC100～120 V/AC200～240 V切替式 |
