XYZ軸_スタンダードモデル
1軸から3軸一体型まで揃えストロークも豊富なピエゾステージの基本シリーズ
2つの機構で性能分類
高い共振周波数を備え高速応答性重視の「直接駆動機構」と、ストロークを確保した「変位拡大機構」に分類されます。
-
直接駆動機構
- 圧電素子が直接移動テーブルを動かす機構です。
- ストロークを抑えることで分解能、応答性に優れています。
- 剛性が高く、負荷が大きくても安定した位置決めが行えます。
-
変位拡大機構
- 圧電素子の伸長を機械的に増幅させる機構を備えています。
- 拡大率により、直接駆動の数倍～十数倍のストロークが得られます。
- 内蔵変位センサによるフィードバック制御で位置再現性も維持します。
製品応用例
- 半導体、FPD検査装置
- HDDテスタ
- レーザ光学系アライメント
- 干渉系機器
- 分析機器
- ナノメータポジショニング

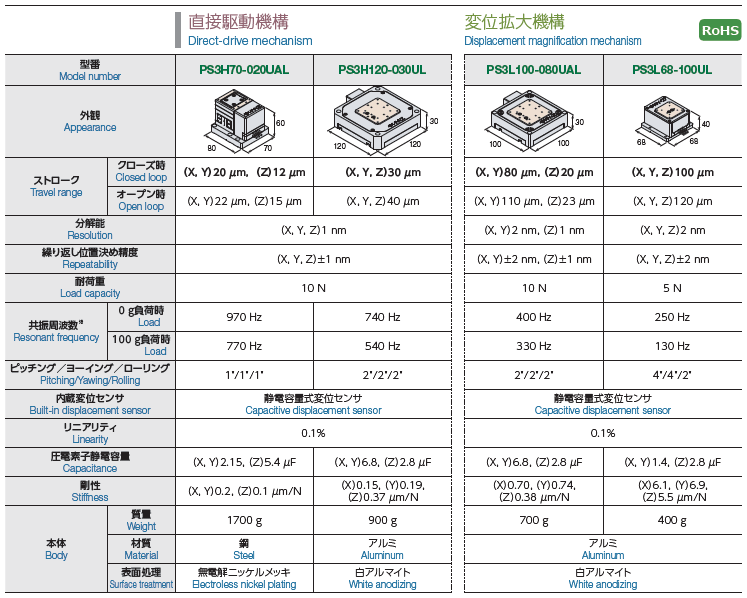

PS3H / PS3L 標準直動XYZ軸ステージ

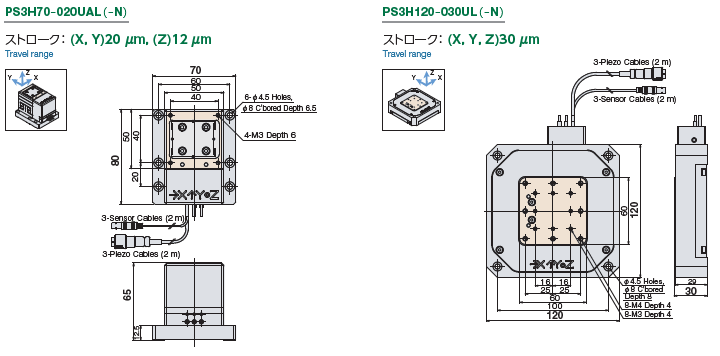

PS3H 直接駆動機構
| 型番 | PS3H70-020UA | PS3H120-030U |
|---|---|---|
| 外観 |  |
 |
| ストローク（クローズドループ時） | （X,Y）20μm,（Z）12μm | （X,Y,Z）30μm |
| 分解能 | （X,Y,Z）1nm | |
| 繰り返し位置決め精度 | （X,Y,Z）±1nm | |
| 耐荷重 | 10N | |
| 共振周波数（0g負荷時） | 970Hz | 740Hz |
| 内蔵変位センサ | 静電容量式変位センサ | |
| 本体材質 | 鋼 | アルミ |

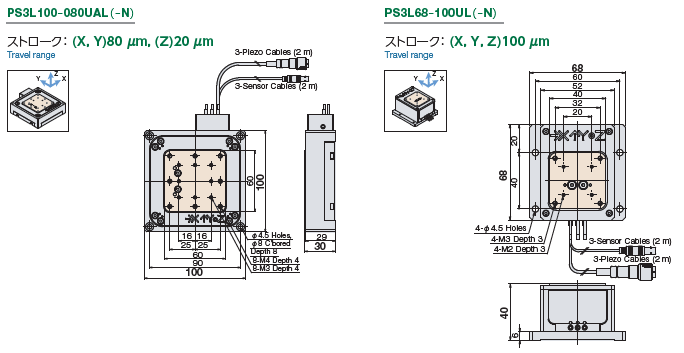

PS3L 変位拡大機構
| 型番 | PS3L100-080UA | PS3L68-100U |
|---|---|---|
| 外観 |  |
 |
| ストローク（クローズドループ時） | （X,Y）80μm,（Z）20μm | （X,Y,Z）100μm |
| 分解能 | （X,Y）2nm,（Z）1nm | （X,Y,Z）2nm |
| 繰り返し位置決め精度 | （X,Y）±2nm,（Z）±1nm | （X,Y,Z）±2nm |
| 耐荷重 | 10N | 5N |
| 共振周波数（0g負荷時） | 400Hz | 250Hz |
| 内蔵変位センサ | 静電容量式変位センサ | |
| 本体材質 | アルミ | |
